3. Измерение АЧХ акустических систем в домашних условиях / Аудиофактор

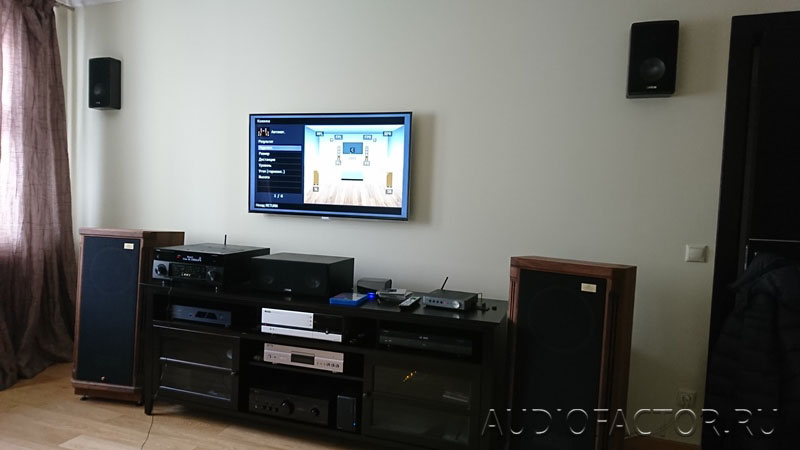

Акустика для тестирования:
Напольные Tannoy Turnberry GR LE,
АС центрального канала Tannoy Revolution XT Center,
Полочные АС Canton Vento 830.2,
Настенные АС Canton Ergo 610.

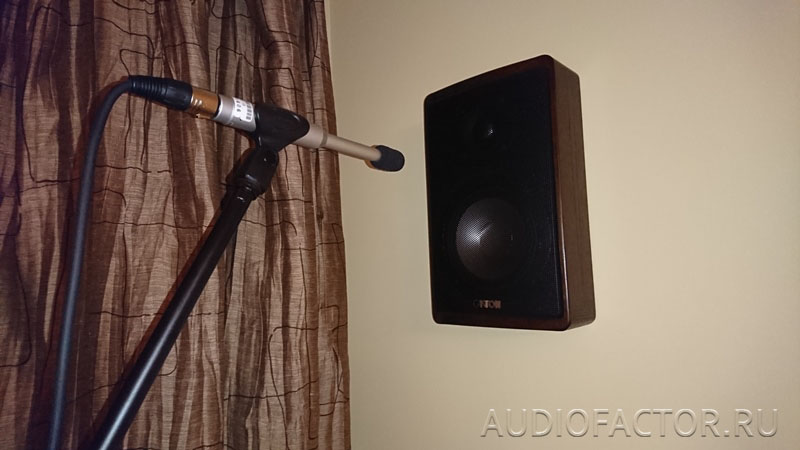

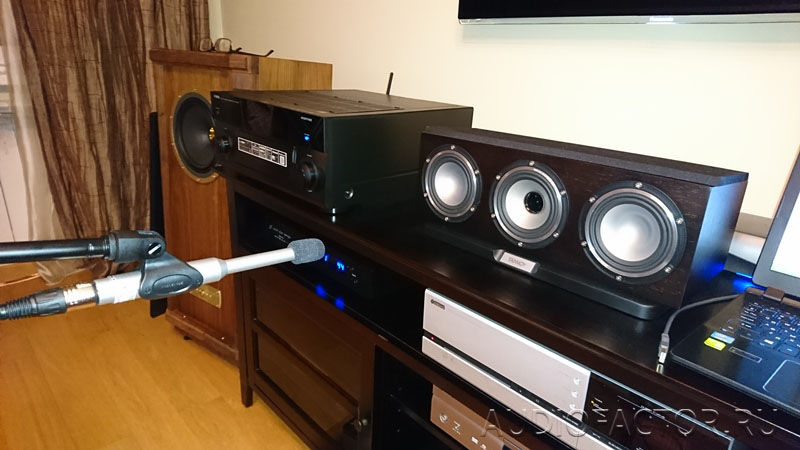

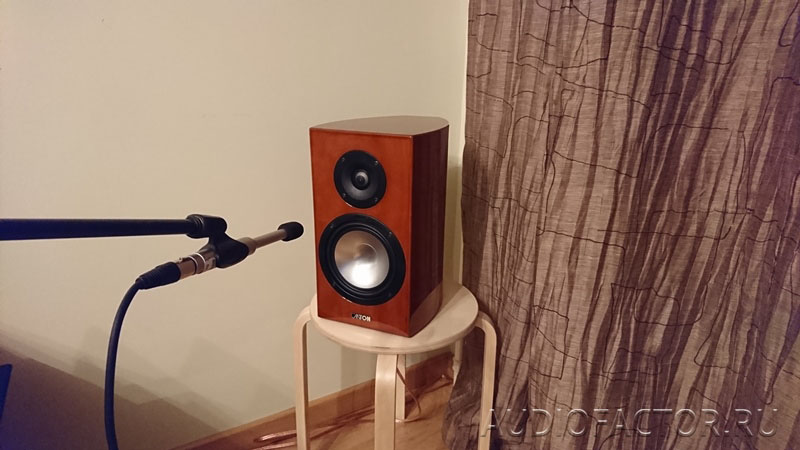

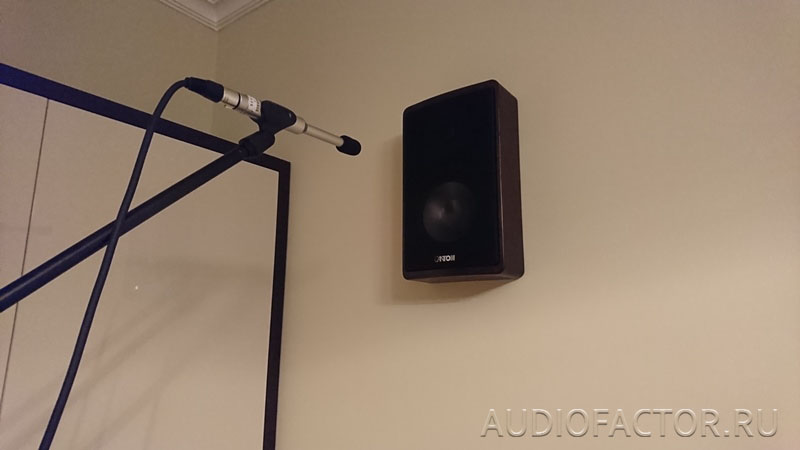

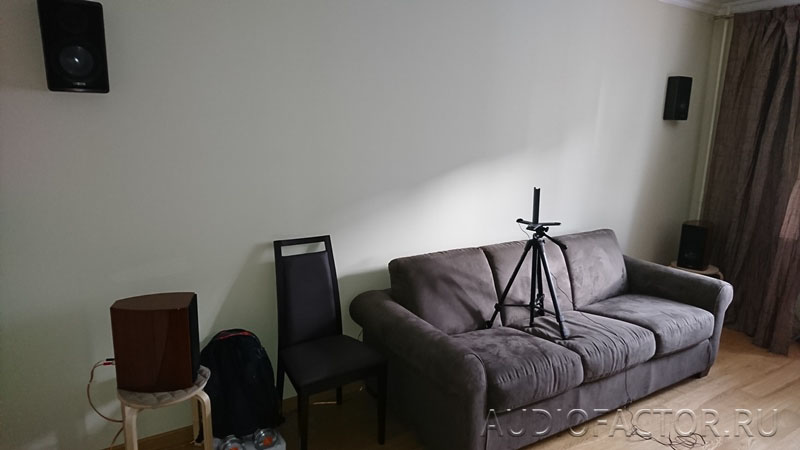

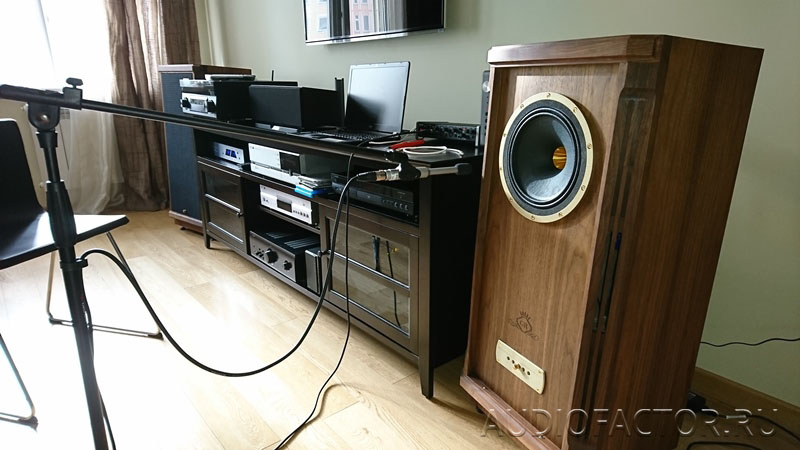

Размещение микрофона.

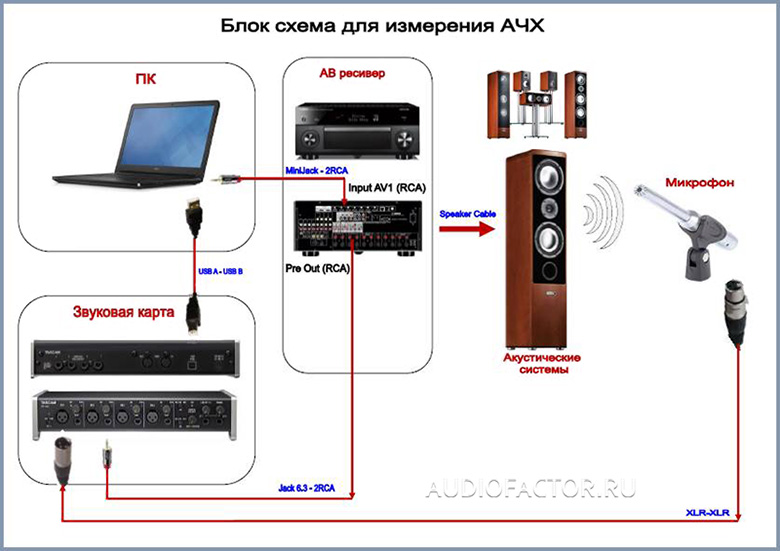

Блок схема подключения для измерения амплитудно частотной характеристики (АЧХ).

Для измерения использовались следующие устройства:
1. Измерительный микрофон Behringer ECM8000
2. Внешняя звуковая карта Tascam US-4x4
3. ПК Acer V5-572G, DELL INSPIRON 5010
4. Балансный кабель XLR-XLR (5м)
5. Два кабеля Inakusik Premium MiniJack - 2 RCA и MiniJack-MiniJack с адаптером 6.3мм (для калибровки звуковой карты)
6. ПО Room EQ Wizard 5.19 (REW).
АВ ресивер Yamaha RX-A3060 включен в режим Pure Direct.
Все акустические системы для исходных измерений по очереди подключались к клеммам вывода фронтальных каналов.
Перед началом измерений необходимо произвести калибровочные измерения звуковой карты. Для этого соединяются выход со звуковой карты ПК и вход Jack внешней звуковой карты.
Для калибровки уровня понадобится также шумомер, однако наши измерения производились с относительной привязкой к уровню, так как весь комплекс измерений проводился с целью дальнейшей корректировки АЧХ параметрическим эквалайзером ресивера и требовалось получить данные о ее неравномерности.
Для более точных измерений желательно также провести калибровку микрофона в специальной лаборатории или использовать микрофон, который уже поставляется с калибровочным файлом. Для используемых моделей на базе Behringer ECM8000 отклонения АЧХ составляют крайне малые величины особенно в области низких и средних частот.
Исходные измерения (без привязки уровня).
Режим Pure Direct.

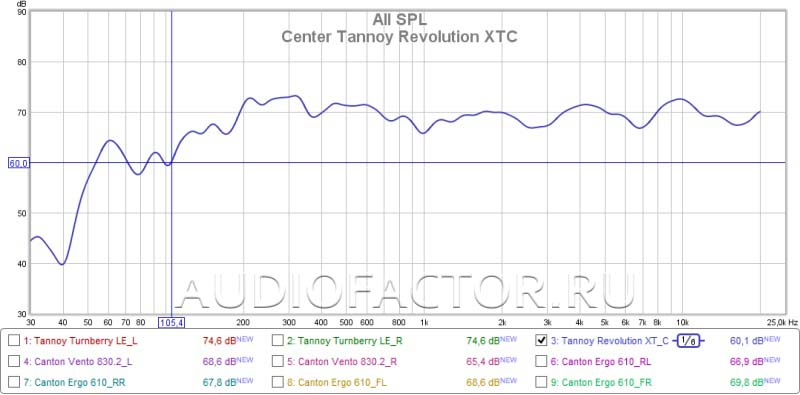

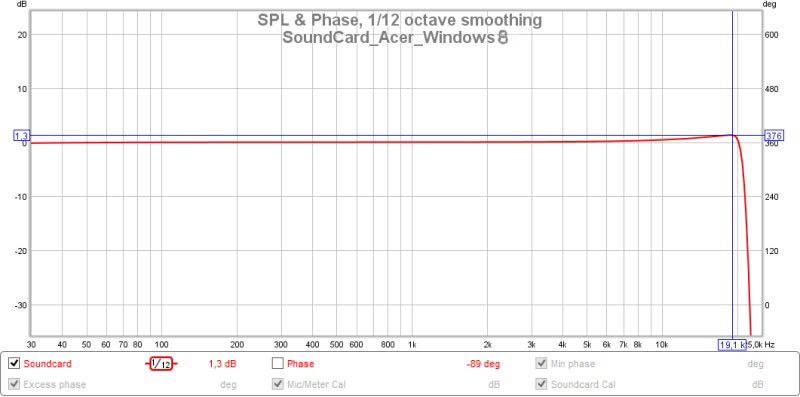

Характеристика звуковой карты ПК Acer Aspire V5-572. АЧХ акустической системы центрального канала Tannoy Revolution XT Center.

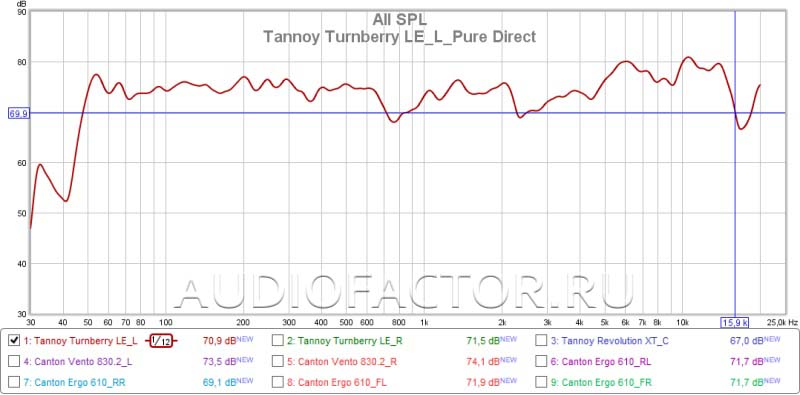

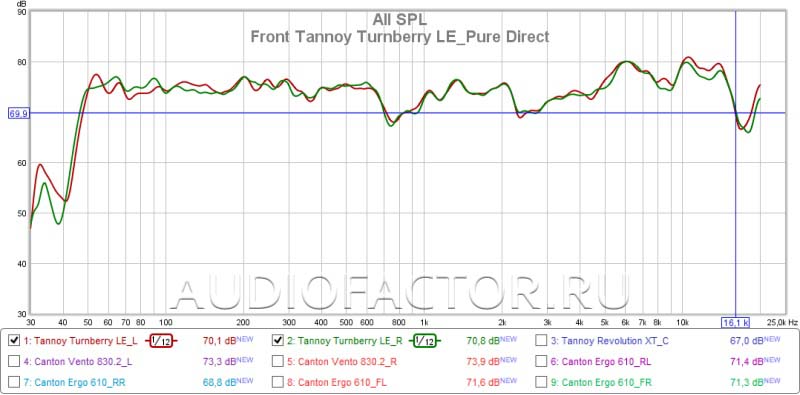

АЧХ фронтальных систем Tannoy Turnberry GR LE в ближнем поле.

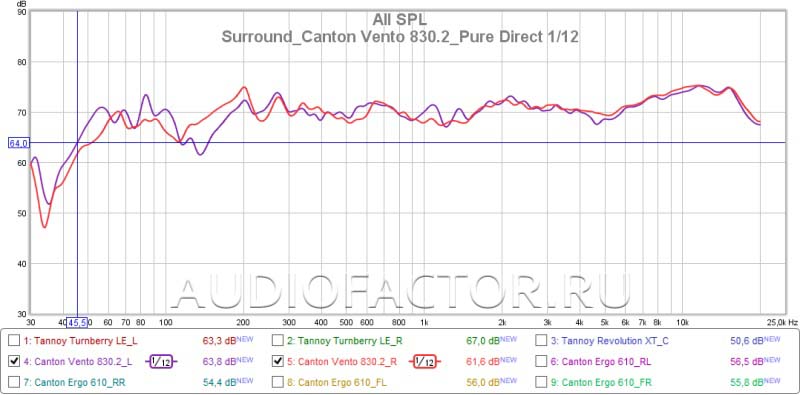

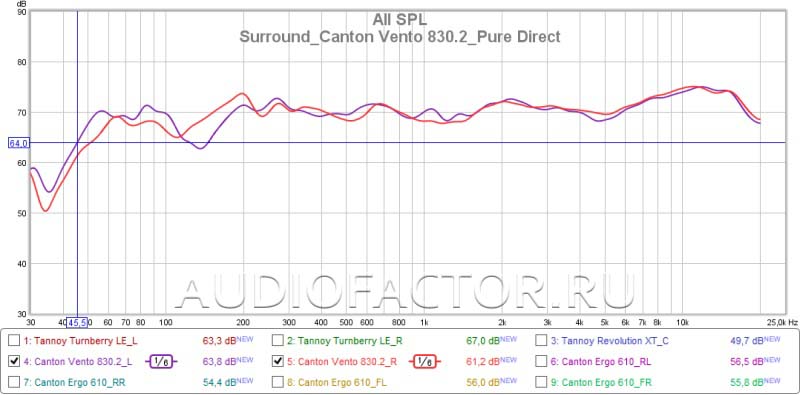

АЧХ каналов Surround Canton Vento 830.2 в ближнем поле (сглаживание 1/12 и 1/6).

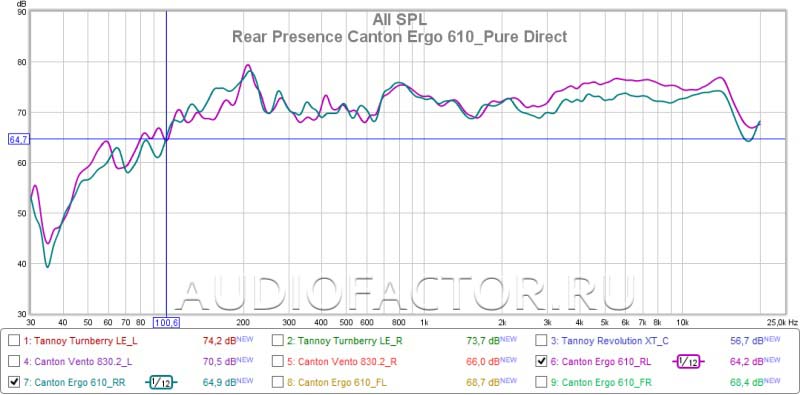

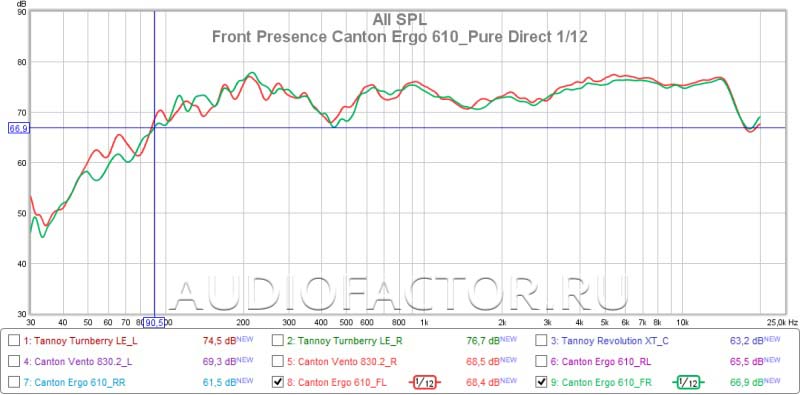

АЧХ фронтальных каналов присутствия и тыловых каналов присутствия, Canton Ergo 610.

Другие прикладные измерения.

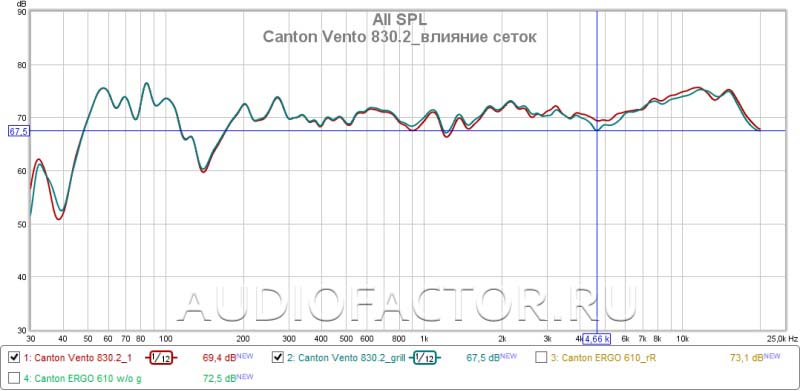

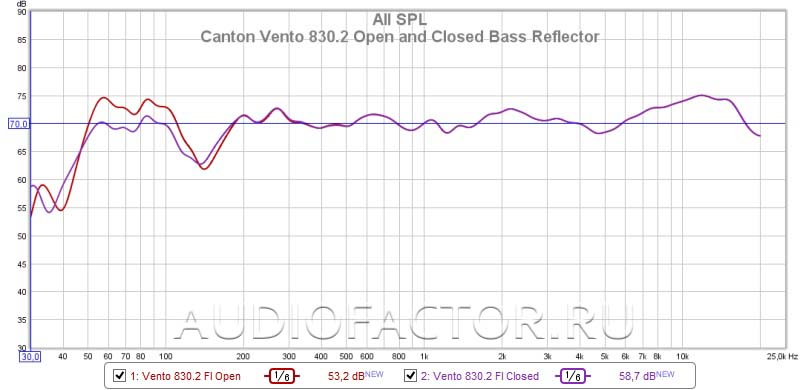

Canton Vento 830.2. Открытый и закрытый порт фазоинвертора. Влияние сеток в ближнем поле.

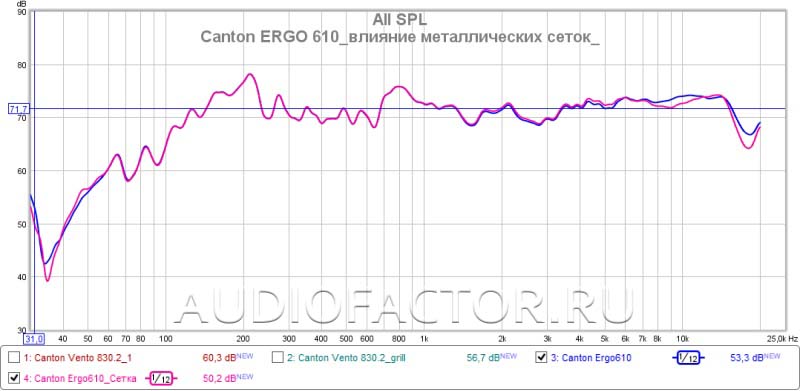

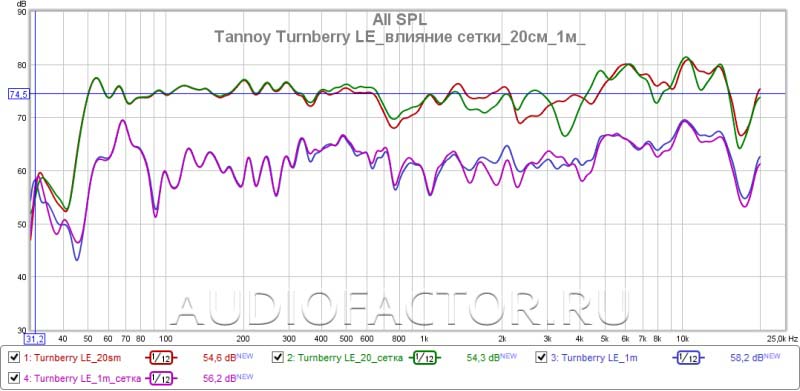

Влияние металлических сеток в Canton Ergo 610 и массивных матерчатых сеток в Tannoy Turnberry GR LE (на расстоянии 20см и 1 метр).

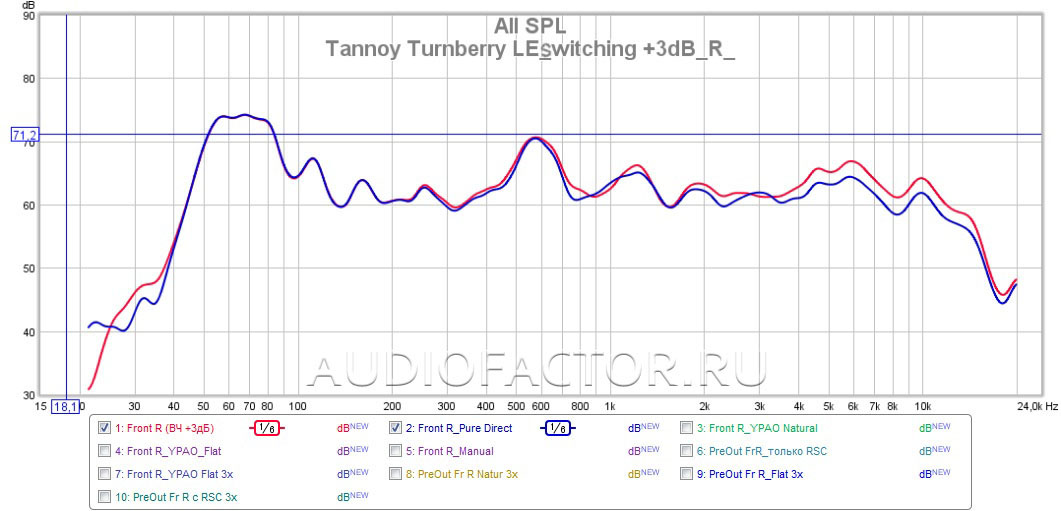

АЧХ Tannoy Turnberry GR LE (левый и правый канал). Изменение АЧХ в точке прослушивания при переключении ВЧ регулятора (+3дБ) на колонках.
