Tone Winner AD-66D

Усилитель TONE WINNER AD-66D сделан на базе профессиональной версии AD-66PRO с добавлением высококачественного аудио декодера и аудио модуля Bluetooth. В качестве ЦАПа используется аудиофильский топовый чип американской компании Analog Devices AD-1955, который имеет более высокие оценки качества, чем AD-1853, и частоту дискретизации 192 кГц при разрядности в 24 бит. ЦАП оснащен отдельной цифровой фильтрацией и цифро-аналоговой коммутацией входных и выходных сигналов, а его динамический диапазон и соотношение сигнал/шум может достигать 126 дБ, что позволяет максимально снизить степень ошибки цифрового потока данных при синхронизации. Даже обычный CD сигнал, декодированный с помощью этого ЦАП, преобразуется в чарующее звучание. Обладая такими характеристиками, как низкий уровень искажений и шума, высоким разрешением, он имеет регулировку тембра, а его дифференциальный выход подключается к регулятору громкости с шагом 0,5 дБ с применением микросхемы Japan Radio Company NJW1194 для управления входом источника звука. Цифровое ядро этой микросхемы выполняет фильтрацию, регулировку громкости и контроль уровня входного сигнала. Большой объем в блоке питания усилителя мощности занимают конденсаторы емкостью 12000 мкФ, специально изготовленные для TONE WINNER, а выходной каскад оснащен высокоскоростными транзисторами Toshiba (150 Вт). Эксплуатационная надежность схемы с низким значением КНИ и высокой скоростью нарастания и впечатляющая конструкция, вмещающая новейшие технологии производства, имеют критически важную значимость в точности передачи всех параметров исходного материала, поэтому усилитель AD-66D обладает выдающимися музыкальными возможностями.

ОСОБЕННОСТИ TONE WINNER AD-66D:

• Для воспроизведения аудио можно использовать TF-карту или USB-накопитель. Также обеспечена передача аудиоданных по Bluetooth 4.2 HD.
• Поддержка USB-входа ПК, который можно использовать как внешнюю звуковую карту High End класса.
• Поддержка нескольких lossless HD аудио форматов (сжатие без потерь), таких как WAV, flac, APE и т.д., и Lossy аудио форматов Mp3, AAC и т.д.
• Поддержка полнофункциональной работы приложений на устройствах Android и IOS.
• Высокая эксплуатационная надежность HI-FI схемы с низким значением КНИ и высокой скоростью нарастания.
• Тороидальные трансформаторы и конденсаторы фильтра большой емкости, используемые в усилителе, обеспечивают не только стабильное питание и большую мощность, но и способствуют снижению помех.
• Применяется технология выходного смещения Super A класса (определенное схемотехническое решение), реализующая некоторые преимущества в сравнении с обычным стандартным  исполнением и исключающая искажения, возникающие  при переключении.
• В секции усилителя мощности усилитель оснащен сильноточными биполярными транзисторами Toshiba (Япония), обеспечивая большую мощность и высокий коэффициент усиления по току (усиление высоких частот).

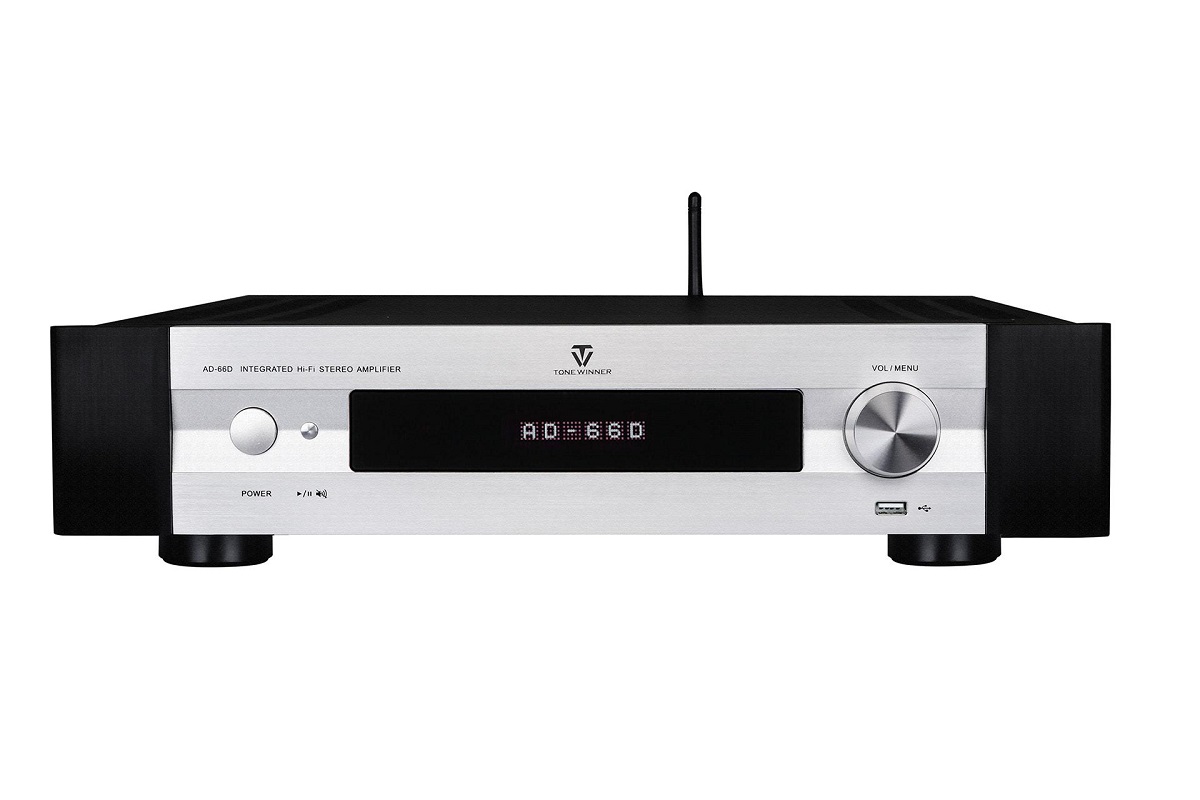

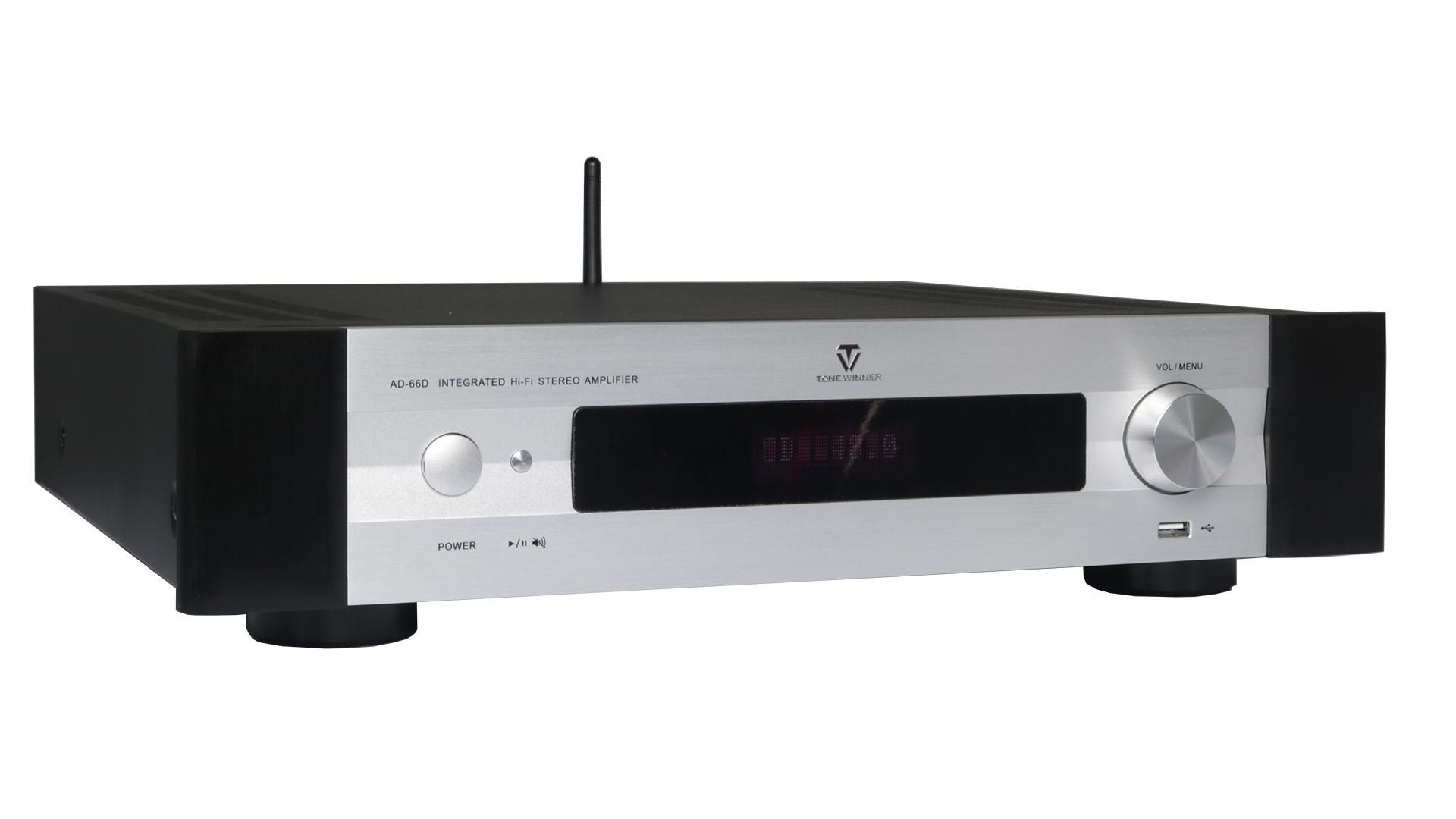

• Спереди расположен прецизионный динамический VFD дисплей с точечной матрицей и акриловой линзой, яркость которого регулируется тремя уровнями. Лицевая панель усилителя с секцией интеллектуального управления операционной системой полностью выполнена из алюминия.
• Поддержка полнофункциональной работы ИК Пульта Дистанционного Управления.

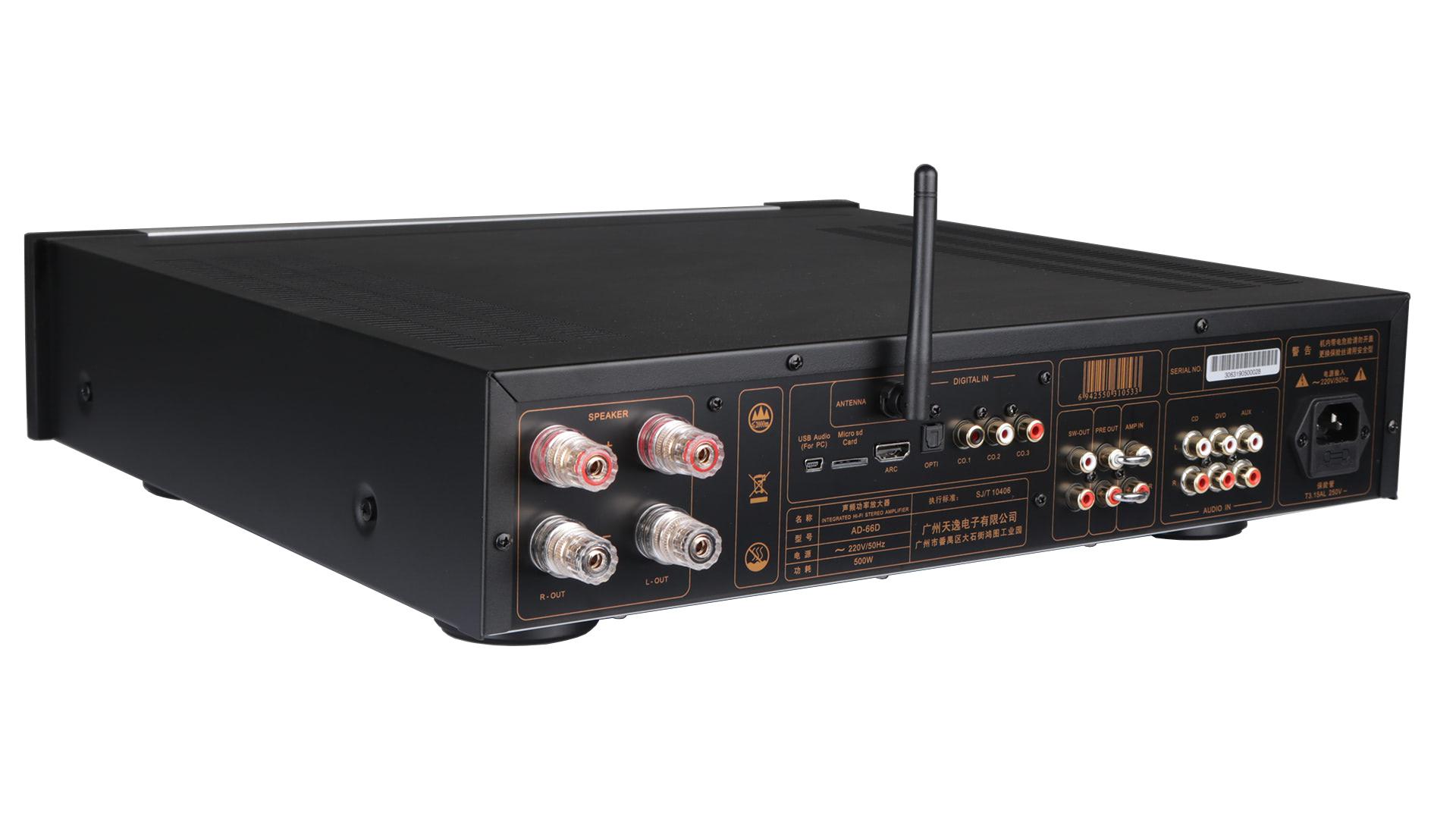

• Усилитель оснащен развитым функционалом. Цифровые входы: 3 коаксиальных входа и 1 оптический (оба поддерживают до 24 бит/192 КГц), 3 аналоговых входа. Также имеется вход усилителя мощности и HDMI ARC вход.
• Усилитель выполнен из лучших High End компонентов для поддержания оптимальных электротехнических и аудио характеристик. Каскад предусилителя построен на операционных усилителях и многофункциональной микросхеме регулятора громкости; также используются классические конденсаторы связи и конденсаторы фильтра большой емкости.
• Используется входные связующие разъемы с золотым покрытием и выходные терминалы с золотым покрытием High End класса.

Видео - сборка усилителя на фабрике Tone Winner.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TONE WINNER AD-66D:

• Отношение сигнал/шум: >95 дБ (A-взвешенный)
• Частотный диапазон: 20 Гц-50 кГц (+1/-3 дБ)
• Искажения: <=0.025% (1 кГц, нормальное рабочее состояние)
• Выходная мощность:
  • 85 Вт / 8 Ом на один канал, 1 кГц, КНИ =1 %
  • 135 Вт / 4 Ом на один канал, 1 кГц, КНИ =1 %
• Коэффициент усиления: >= 38 дБ
• Потребляемая мощность:
  • 380 Вт / 8 Ом
  • 500 Вт / 4 Ом
• Напряжение питания: 220 В / 50 Гц
• Входное сопротивление: 20 кОм
• Согласованный импеданс: 4-8 Ом
• Габариты устройства в сборе: 444х436х107 мм
• Вес брутто: 12.3 кг
• Вес нетто: 10.6 кг
