Tone Winner AD-86D

Интегральный усилитель Tone Winner AD-86D имеет мощный выходной каскад с великолепным блоком питания на тороидальном трансформаторе, полностью симметричную конструкцию и богатые функциональные возможности.

Усилитель TONE WINNER AD-86D сделан на  базе профессиональной версии AD-86PRO с добавлением высококачественного аудио декодера и аудио модуля Bluetooth.  В качестве ЦАПа используется аудиофильский топовый чип американской компании Analog Devices AD-1955, который имеет более высокие оценки качества, чем AD-1853, и частоту дискретизации  192 кГц при разрядности в 24 бит. ЦАП оснащен отдельной цифровой фильтрацией и цифро-аналоговой коммутацией  входных и выходных сигналов, а его динамический диапазон и соотношение сигнал/шум может достигать 126 дБ, что позволяет максимально снизить степень ошибки цифрового потока данных при синхронизации. Даже обычный CD сигнал, декодированный  с помощью этого ЦАПа, преобразуется в чарующее звучание.  Обладая высокими   характеристиками,  низким уровнем искажений и шума, высоким разрешением, он имеет регулировку тембра, а его дифференциальный выход подключается к регулятору громкости с шагом 0,5 дБ с применением микросхемы Japan Radio Company NJW1194 для управления входом источника звука. Цифровое ядро этой микросхемы  выполняет фильтрацию, регулировку громкости и контроль уровня входного сигнала. Большой объем в блоке питания усилителя мощности занимают 4 конденсатора емкостью 12000  мкФ, сделанные на заказ (Barkam) и 3 конденсатора фильтра (CBB); 2 конденсатора  высокого качества емкостью 4700 мкФ предназначены для входного фильтра усилителя; также используются электронные схемы фильтра, которые в первую очередь предназначены для подавления помех в цепях питания (PSRR). Аналоговый источник питания использует  конденсаторы фильтра питания серии RE3 компании ELNA (Япония), а выходной каскад оснащен высокоскоростными транзисторами Toshiba (150 Вт). Конденсаторы фильтра и входные блокировочные конденсаторы в основном используют продукцию CBB и других известных брендов, а выходные реле  Panasonic  JTN 1 выбраны за способность обрабатывать огромные потоки тока (30 A). Усилитель выполнен из лучших High End компонентов для поддержания оптимальных электротехнических и аудио характеристик. Эксплуатационная надежность  схемы  с низким значением КНИ и высокой скоростью нарастания и впечатляющая конструкция, вмещающая новейшие технологии производства, имеют критически важную значимость в точности передачи всех параметров исходного материала, поэтому усилитель AD-86D обладает выдающимися музыкальными возможностями.

ОСОБЕННОСТИ TONE WINNER AD-86D:

• Для воспроизведения аудио можно использовать TF-карту или USB-накопитель. Bluetooth-передача аудиоданных происходит с использованием кодека aptX HD.
• Поддержка USB-входа ПК, который можно использовать как внешнюю звуковую карту High End класса.
• Поддержка нескольких lossless HD аудио форматов (сжатие без потерь), таких как WAV, flac, APE и т.д., и Lossy аудио форматов Mp3, AAC и т.д.
• Полнофункциональная работа приложений на устройствах Android и IOS.
• Высокая эксплуатационная надежность HI-FI схемы с низким значением КНИ и высокой скоростью нарастания.
• Тороидальные трансформаторы и конденсаторы фильтра большой емкости, используемые в усилителе, обеспечивают не только стабильное питание и  высокую мощность, но и способствуют снижению помех.
• Применяется технология выходного смещения Super A класса (определенное схемотехническое решение), реализующая некоторые преимущества в сравнении с обычным стандартным исполнением  и исключающая искажения, возникающие  при переключении.
• В секции усилителя мощности усилитель оснащен сильноточными биполярными транзисторами Toshiba (Япония), обеспечивая большую мощность и высокий коэффициент усиления по току (усиление высоких частот).

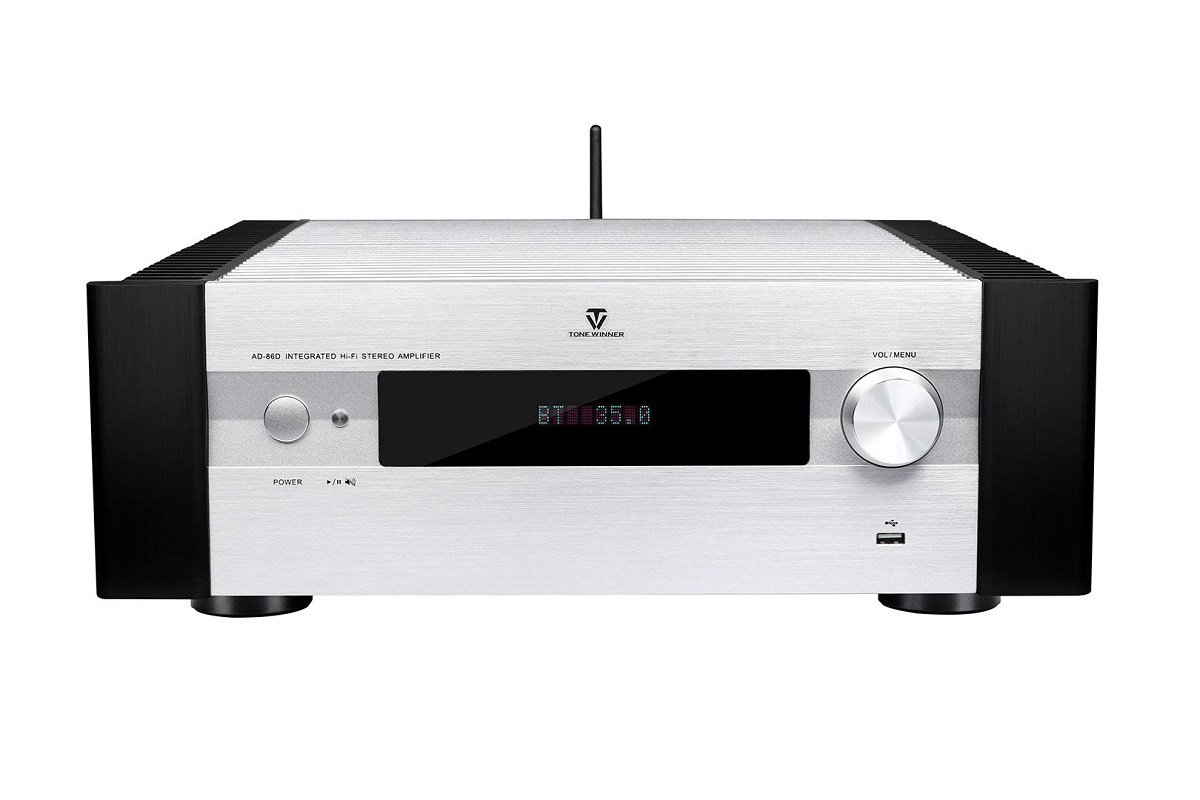

• Спереди расположен прецизионный динамический VFD дисплей с точечной матрицей и акриловой линзой, яркость которого регулируется тремя уровнями. Лицевая панель усилителя с секцией интеллектуального управления операционной системой полностью выполнена из алюминия.
• Поддержка полнофункциональной работы ИК Пульта Дистанционного Управления.

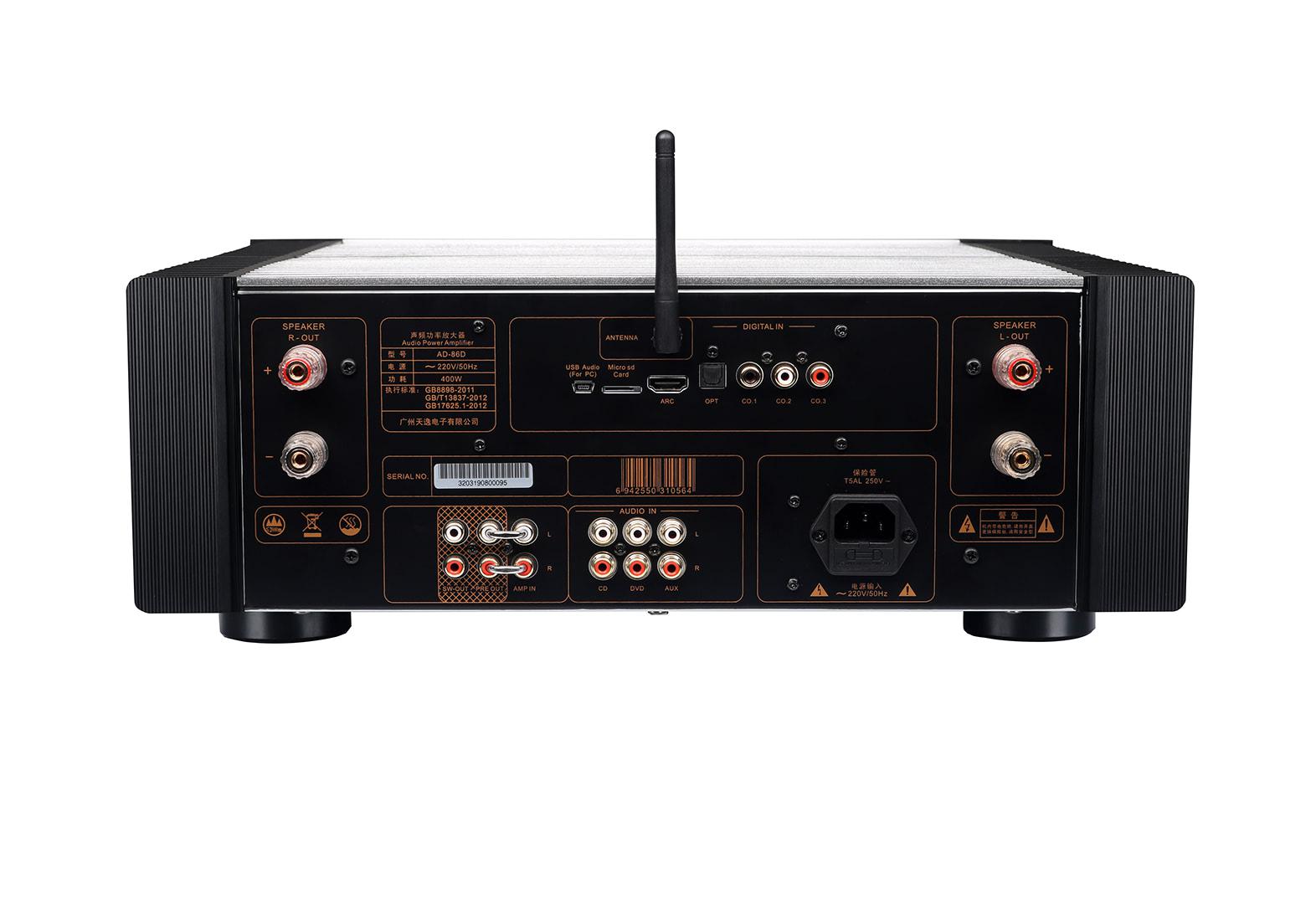

• Усилитель оснащен развитым функционалом. Цифровые входы: 3 коаксиальных входа и 1 оптический (оба поддерживают до 24 бит/192 КГц), 3 аналоговых входа. Также имеется комплект входных разъемов усилителя мощности и дополнительный вход HDMI ARC.
• Каскады предусилителя построены на операционных усилителях и многофункциональной микросхеме регулятора громкости; также используются классические конденсаторы связи и конденсаторы фильтра большой емкости.
• Используется входные межкомпонентные разъемы с золотым покрытием и выходные терминалы с золотым покрытием класса high end.

Видео - сборка усилителя AD на фабрике Tone Winner.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TONE WINNER AD-86D:

• Отношение сигнал/шум: >96 дБ/ (A-взвешенный )
• Частотный диапазон: 20 Гц - 60 кГц (+1/-3 дБ)
• Искажения: <=0.005% (1 кГц, нормальное рабочее состояние)
• Выходная мощность: 120 Вт/8 Ом на один канал, 1 кГц, КНИ =1 %
• Входное сопротивление: 10 кОм
• Согласованный импеданс: 4-8 Ом
• Коэффициент усиления: 42 дБ
• Максимальная потребляемая мощность: 400 Вт / 8 Ом
• Напряжение питания: 220 В / 50 Гц
• Вес нетто: 18,5 кг
• Габариты в сборе: 444 х 455 х 160 мм
• Размеры упаковки: 576 х 574 х 296 мм
