Современные сетевые Hi-Fi стереосистемы

     Основной особенностью всех современных Hi-Fi стереосистем является наличие сетевого (Network) источника цифрового аудио сигнала. За последние 40 лет развития звуковой индустрии аудио контент плавно перекочевал с виниловой пластинки в сетевые хранилища, оставляя в истории такие популярные в свое время носители, как компакт кассеты и CD диски. Контент не только трансформировался из аналога в цифру, но и «растворился» в многочисленных Интернет ресурсах и сетевых устройствах.  Сегодня Интернет и все, что с ним связано формируют представление о современной аудио системе.

Перечислим основные свойства современной сетевой Hi-Fi системы:

  • Звучание класса Hi-Fi. Высокая мощность, низкий коэффициент гармонических искажений.
  • Возможность управления с мобильного приложения.
  • Возможность потоковой передачи и воспроизведение музыки со всех основных сетевых устройств: мобильных телефонов, ПК, серверов NAS, жестких дисков, USB накопителей и т.д.
  • Возможность использования музыкальных Интернет сервисов, включая Интернет радио и музыкальные сервисы, работающие в России, например Deezer.
  • Поддержка файлов высокого разрешения: WAV/FLAC/AIFF 192кГц/24 бит, DSD 5.6МГц и выше.
  • Поддержка  популярных интерфейсов и протоколов: Bluetooth AptX, AirPlay, DLNA.
  • Оборудование Wi-Fi, Ethernet интерфейсами.
  • Максимально удобное и единое управление всей системой.

    Конечно же, сетевые возможности так или иначе реализованы в разных современных аудио-видео устройствах. Наиболее популярны АВ ресиверы. Являясь центральным элементом домашнего кинотеатра, большинство современных моделей включают довольно широкий спектр мультимедиа возможностей и свойств, обозначенных выше. Также компактные и разнообразные устройства, так называемого «сетевого мультирума»,  которые предоставляют очень широкие сетевые функции и разные категории продукта: саундбары, портативные акустические системы, сетевые усилители, плееры и т.д. Такие устройства технически объединяются в группы, например, MusicCast by Yamaha, Heos by Denon. Но, в этой статье речь пойдет только о сетевых Hi-Fi стерео системах, так как только они в полной мере удовлетворяют самым главным требованиям: высокое качество звука и совместимость с файлами действительно высокого разрешения.

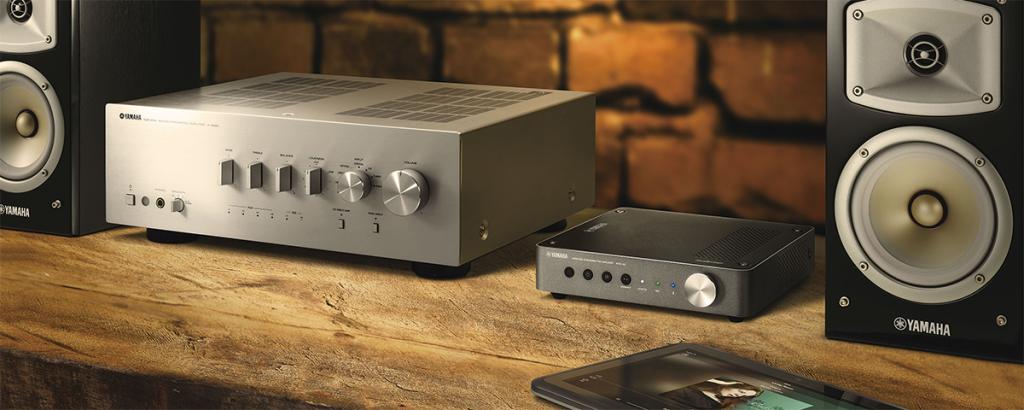

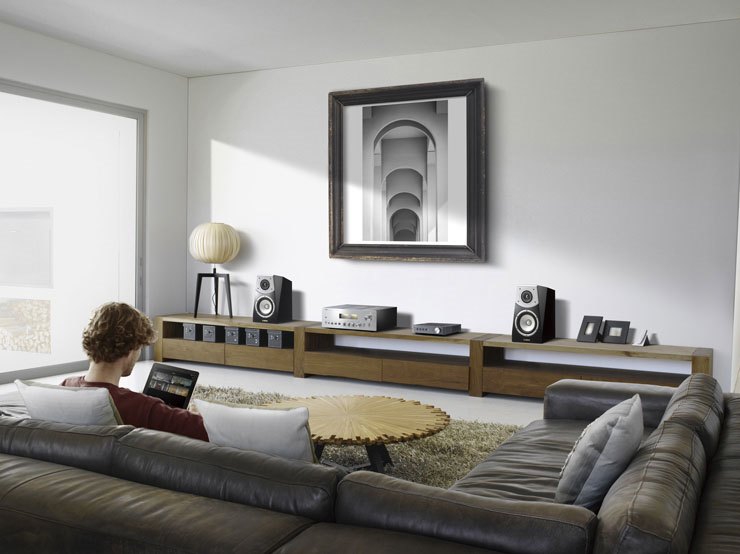

Кроме функциональности и качества сетевые системы компактны и вписываются практически в любой современный интерьер. Например, это может выглядеть так:


Нет необходимости хранить контент на физических носителях. Нет этажерок или полок с компакт дисками, не нужно вести учет и систематизацию альбомов и видео фильмов. Весь контент располагается либо на электронных накопителях, либо вообще в облачных хранилищах сетевых компаний.

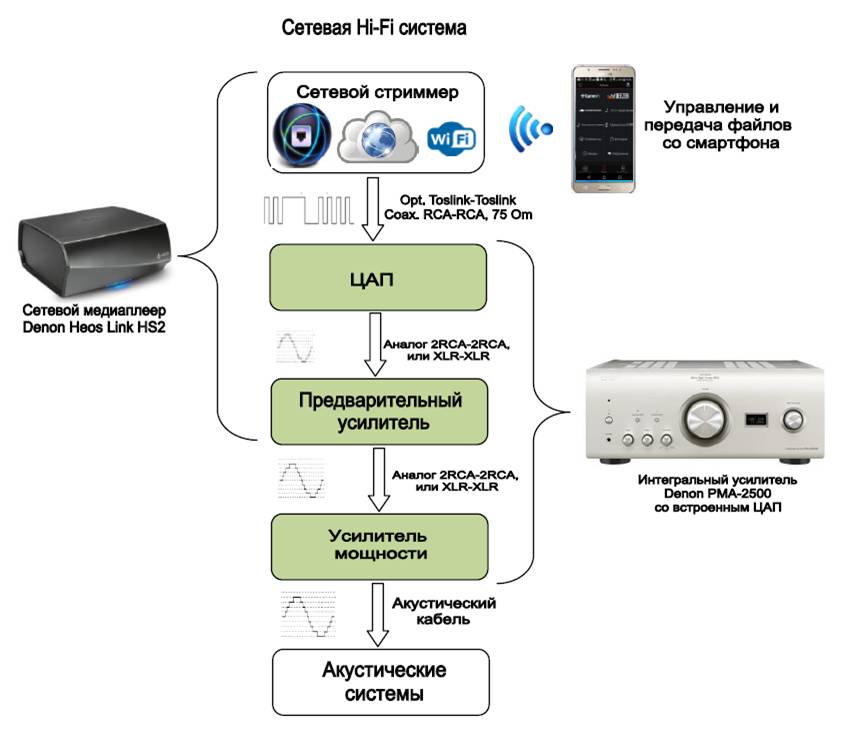

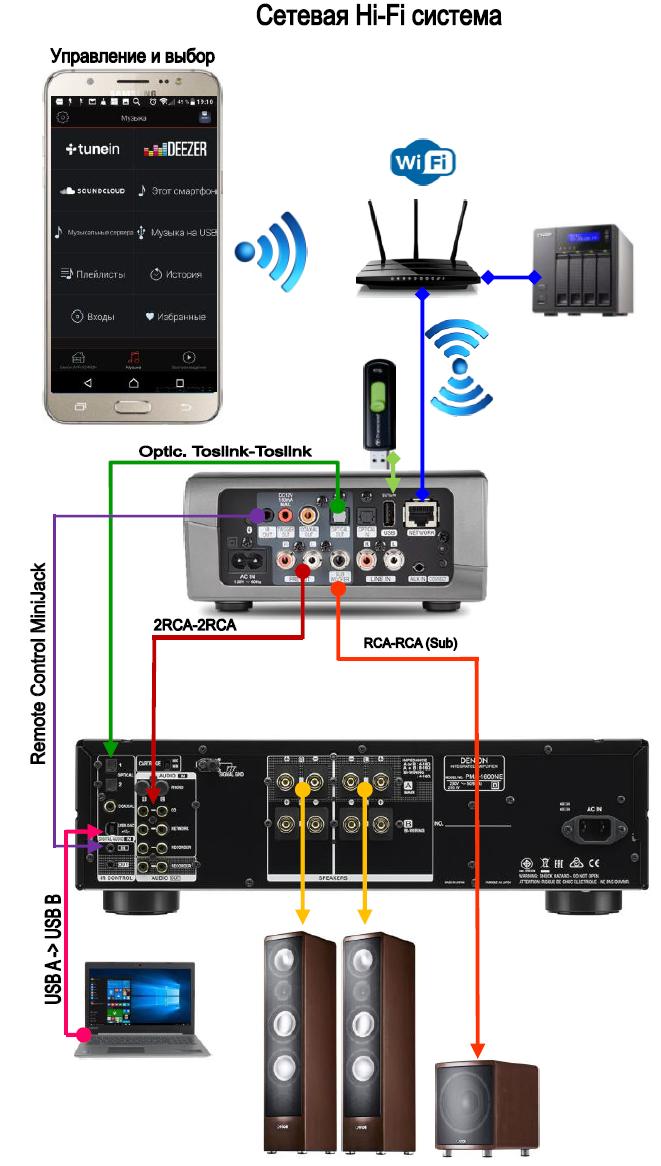

Ниже приводится структурная схема сетевой Hi-Fi системы.

Обратите внимание, что некоторые интегрированные устройства включают в себя несколько функциональных блоков. Например, приведенный в примере сетевой плеер Denon Heos Link обеспечивает не только стримминг потокового сетевого сигнала, но и цифроаналоговое преобразование, а также предварительное усиление с возможностью регулировки громкости и даже с возможностью регулировки тембра. Интегральный усилитель Denon PMA-2500 имеет также встроенный высококачественный ЦАП,  с возможностью использования USB-B интерфейса, которого нет в Heos Link. Вы видите, что некоторые функции могут пересекаться, однако также очевидно, что качество этих блоков может существенно отличаться. Очень часто наличие некоторых функциональных узлов носит факультативный характер. При построении системы нужно изучить не только функциональные, но и качественные возможности этих блоков.
В приведенном выше примере совершенно очевидно, что ЦАП усилителя намного качественней, чем ЦАП встроенный в медиаплеер, так как построен на более производительном микрочипе, имеет гораздо более качественные схемы питания, и схемы аналоговой и цифровой «обвязки». Он дает возможность преобразовывать цифровые сигналы очень высокого разрешения и имеет входные цифровые интерфейсы с возможностью «бережной» достоверной передачи данных аудиофайлов. Также и качественный уровень предварительного усиления в PMA2500 несоизмеримо выше, чем в Heos Link. Достаточно посмотреть на паспортные данные устройств, а также обратить внимание на исполнение и схемотехнику этих блоков.

Рассмотрим несколько типовых вариантов Hi-Fi стереосистем на базе компонентов известных марок Denon и Yamaha.

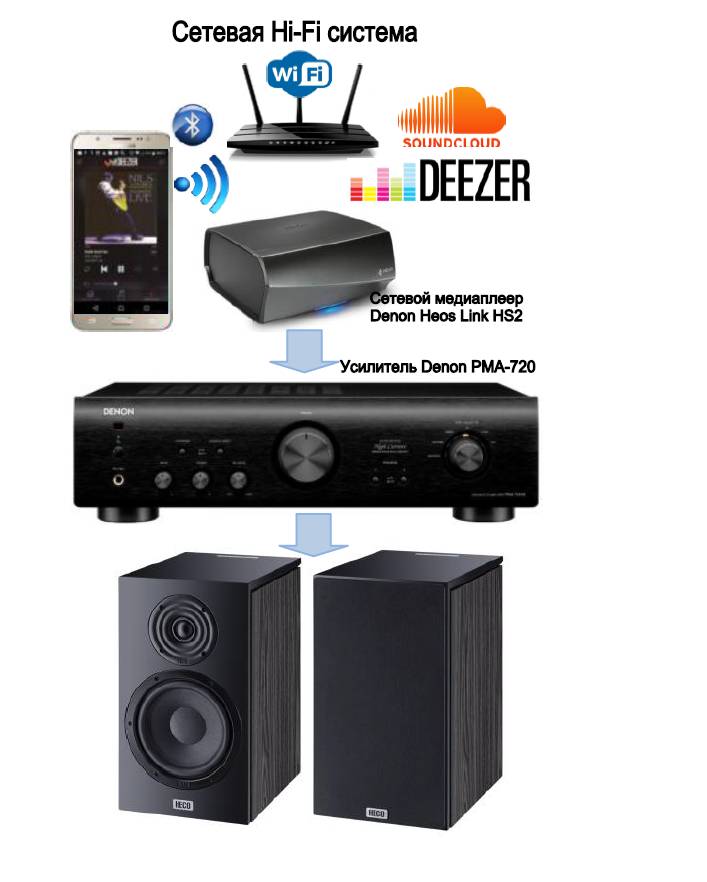

  1.  Базовая система на базе компонентов Denon Hi-Fi, Denon Heos и акустических систем Heco серия Aurora.
    Состав:
    - Сетевой плеер Denon Heos Link HS2,
    - Интегральный усилитель Denon PMA-720,
    - Полочные акустические системы Heco Aurora 300.
    Стоимость: 79.990 руб.

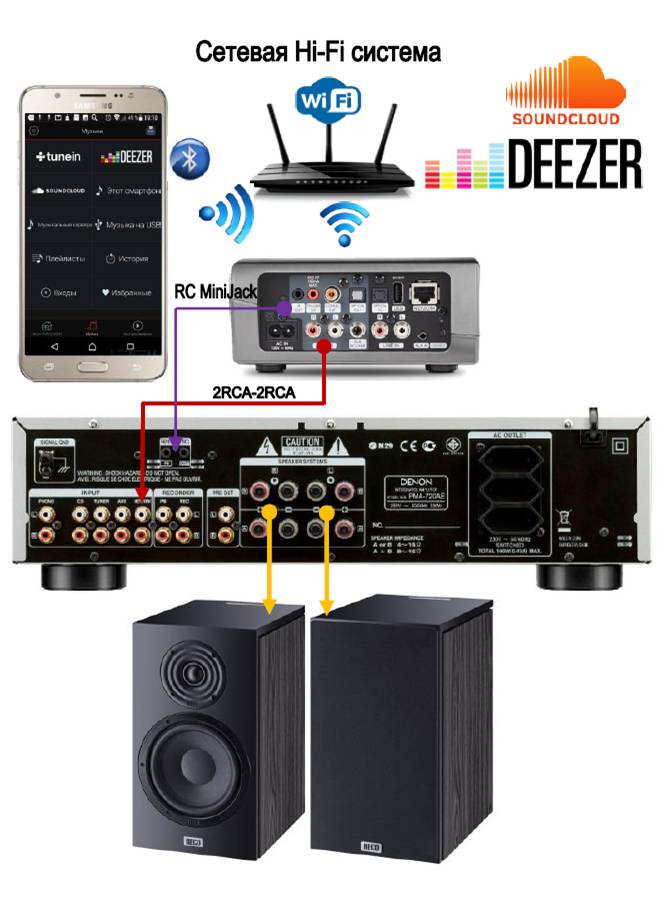

    Система полностью управляется с мобильного приложения Heos, включая регулировку громкости усилителя, включение/выключение всей системы и активацию заданного входа. Для этого необходимо соединить выход «Remote Control  OUT» плеера и «Remote Control IN» усилителя, а также произвести не сложные настройки приложения Heos.

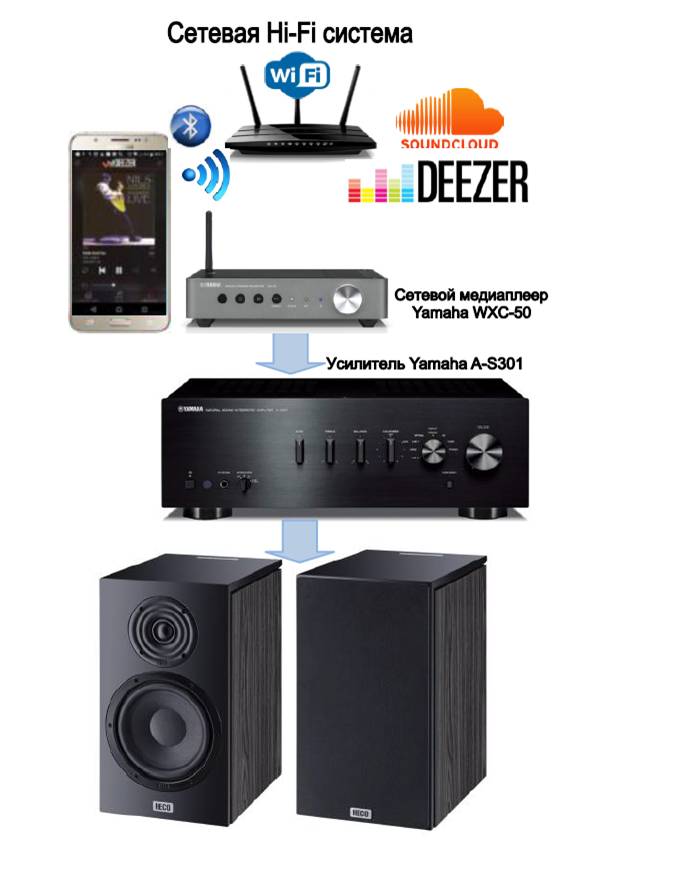

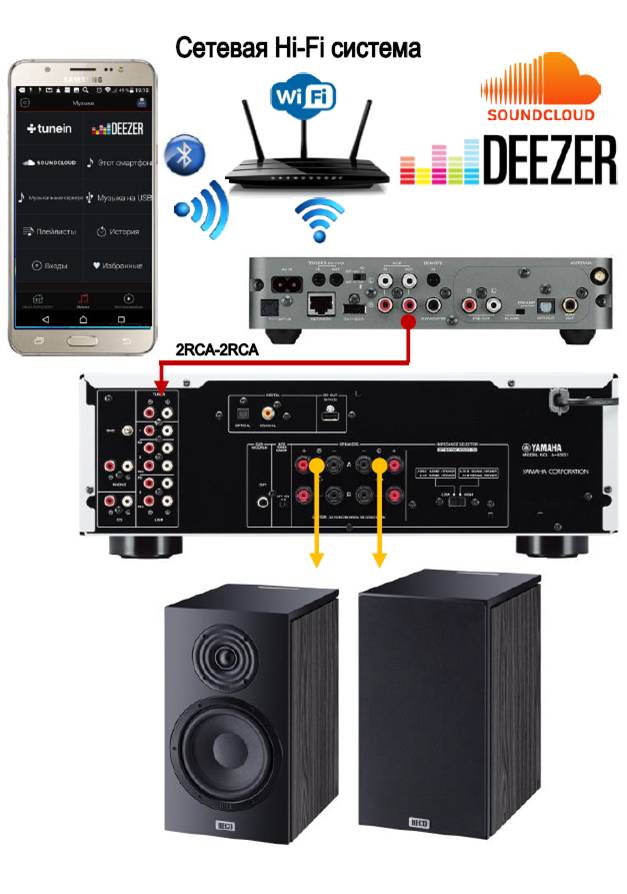

  2. Базовая система на базе компонентов Yamaha Hi-Fi, Yamaha MusicCast и акустических систем Heco серия Aurora.
    Состав:
    - Сетевой плеер Yamaha WXC-50,
    - Интегральный усилитель Yamaha A-S301,

    - Полочные акустические системы Heco Aurora 300.
    Стоимость: 79.990 руб.


    В отличии от системы №1 усилитель Yamaha A-S301 не имеет интерфейсов управления (Trigger IN/OUT) или (Remote IN\OUT), поэтому управление этой системой будет осуществляться с приложения MusicCast (выбор исполнителя и выбор песен), а также с пульта ДУ усилителя (регулировка громкости).

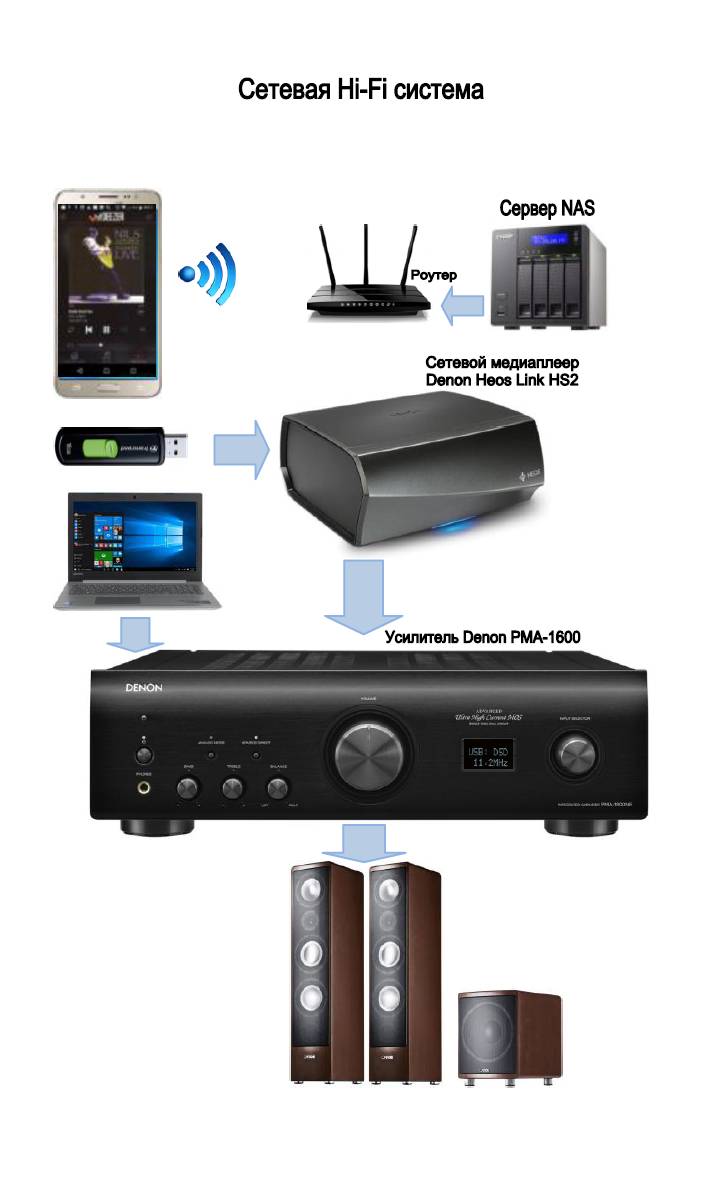

  3. Продвинутая система на базе компонентов Denon Hi-Fi, Denon Heos и акустических систем премиального уровня Canton ERGO.
    Состав:
    - Сетевой плеер Denon Heos Link HS2,
    - Интегральный усилитель со встроенным USB DAC, Denon PMA-1600,
    - Напольные акустические системы Canton ERGO 690,
    - Активный сабвуфер Canton SUB 650 (опционально).
    Стоимость: 250.000 руб.




    Эта система предполагает использование ПК. Он подключается к интегральному усилителю с использованием интерфейса USB-B.  В усилитель Denon PMA-1600 встроен высококачественный цифроаналоговый преобразователь  (ЦАП). Это дает возможность существенно расширить возможности по использованию файлов высокого разрешения High Resolution, и получить заметный прирост в качестве воспроизведения. Поэтому и акустические системы выбраны более высокого класса.
    Система полностью управляется с мобильного приложения Heos, включая регулировку громкости усилителя, включение/выключение всей системы и активацию заданного входа. Для этого необходимо соединить выход «Remote Control  OUT» плеера и «Remote Control IN» усилителя, а также произвести не сложные настройки приложения Heos.

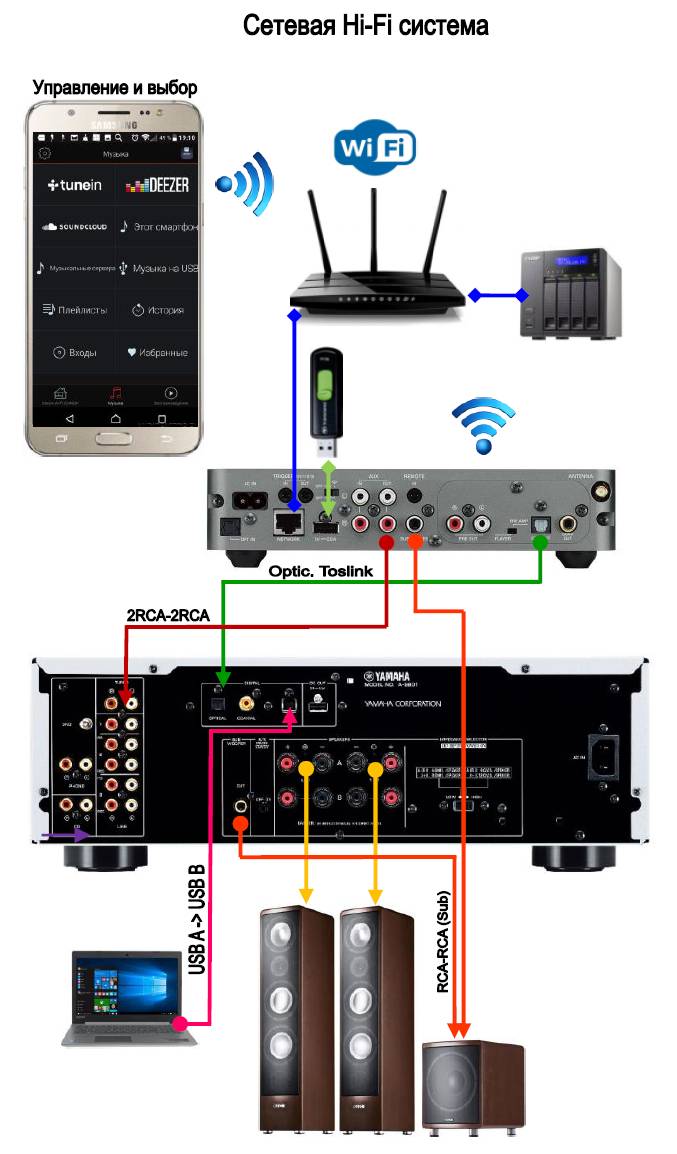

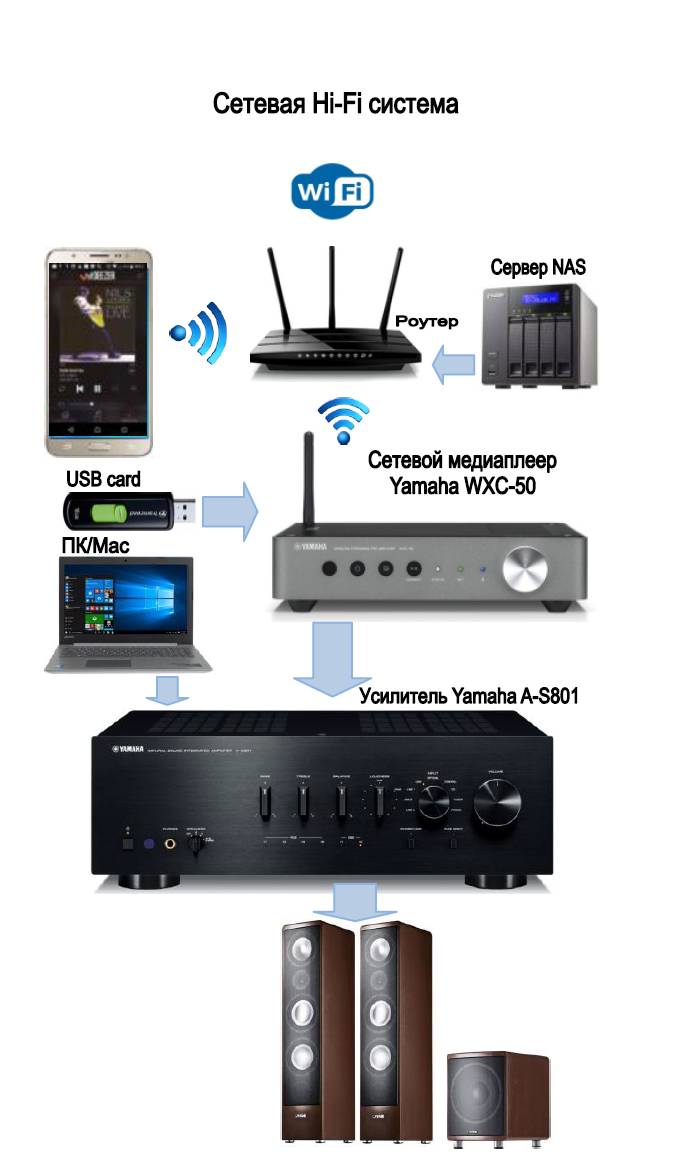

  4. Продвинутая система на базе компонентов Yamaha Hi-Fi, Yamaha MusicCast и акустических систем премиального уровня Canton ERGO.
    Состав:
    - Сетевой плеер Yamaha WXC-50,
    - Интегральный усилитель со встроенным USB DAC, Yamaha A-S801,
    - Напольные акустические системы Canton ERGO 690,
    - Активный сабвуфер Canton SUB 650 (опционально).
    Стоимость: 199.990 руб.

    Эта система также как и в предыдущем случае предполагает использование ПК. Он также подключается к интегральному усилителю с использованием интерфейса USB-B.
    Но, также как и в системе №2 усилитель Yamaha A-S801 не оснащен интерфейсами единого управления, поэтому управление этой системой будет осуществляться с приложения MusicCast (выбор исполнителя и выбор песен), а также с пульта ДУ усилителя (регулировка громкости).  При использовании ПК возможно дистанционное управление медиаплеером компьютера с помощью App приложения.

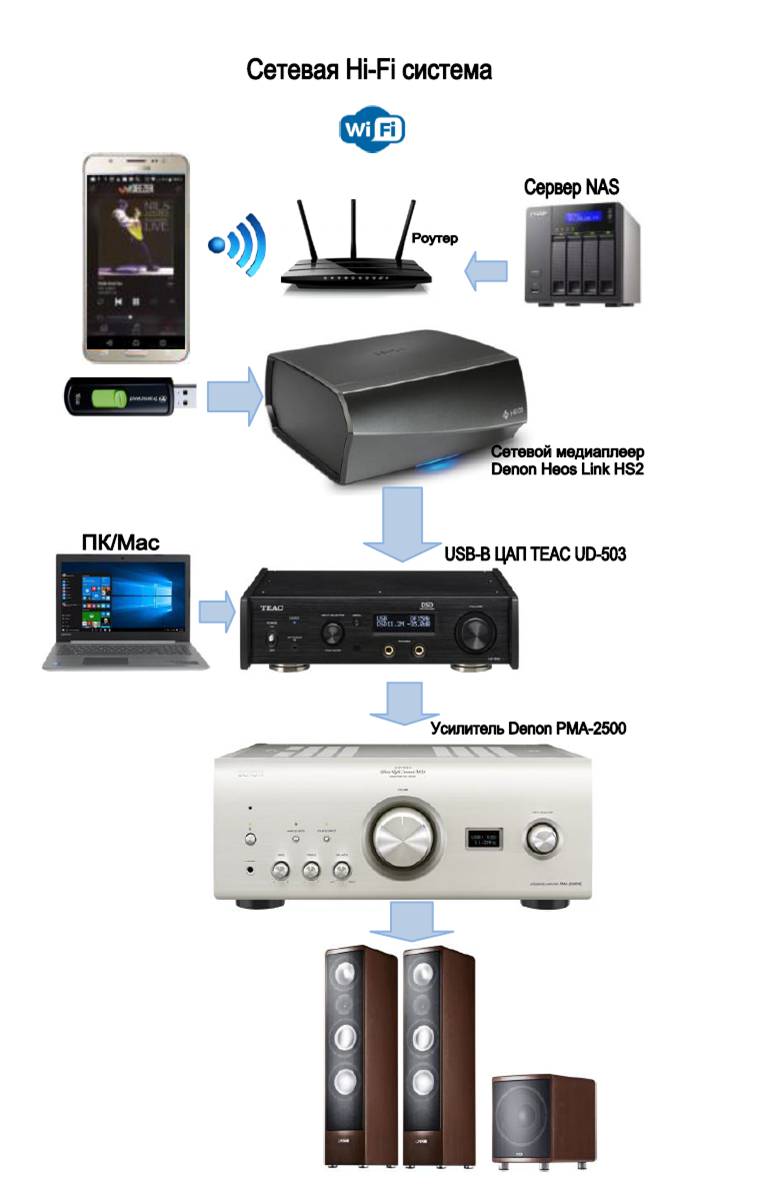

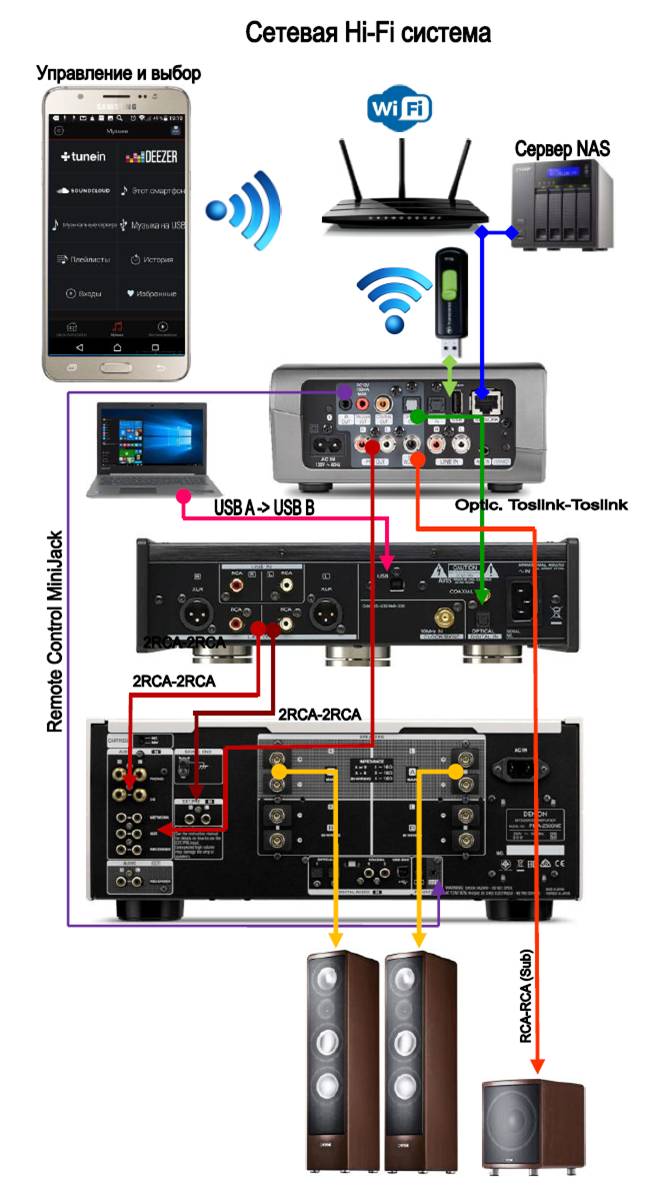

  5. Референсная система на базе компонентов Denon Hi-Fi, Denon Heos, TEAC и акустических систем премиального уровня Canton ERGO.
    Состав:
    - Сетевой плеер Denon Heos Link HS2,
    - Интегральный усилитель Denon PMA-2500,
    - Цифроаналоговый преобразователь TEAC UD-503,
    - Напольные акустические системы Canton ERGO 690,
    - Активный сабвуфер Canton SUB 650 (опционально).
    Стоимость: 390.000 руб.




    Полностью компонентная система с раздельным ЦАП позволяет получить максимальное качество. Цифроаналоговый преобразователь является наиболее чувствительным элементом всего тракта. Раздельное питание, специальная схемотехника, учитывающая все нюансы преобразования, полностью дискретная обвязка, все это делает процесс преобразования предельно точным. На схеме приводится только один из возможных вариантов (скорее один из самых доступных), однако любой из компонентов схемы можно поменять на гораздо более совершенный.

    Система имеет такой же широкий функционал, как и предыдущая система №3, однако есть нюансы в едином управлении. Большинство блочных ЦАП не имеют триггерных интерфейсов и  управления Remote IN/OUT. Некоторые из них оснащены пультом ДУ (как, например TEAC UD-503). Таким образом, если вся система будет запускаться нажатием одной кнопки, то ЦАП потребуется включать отдельно.

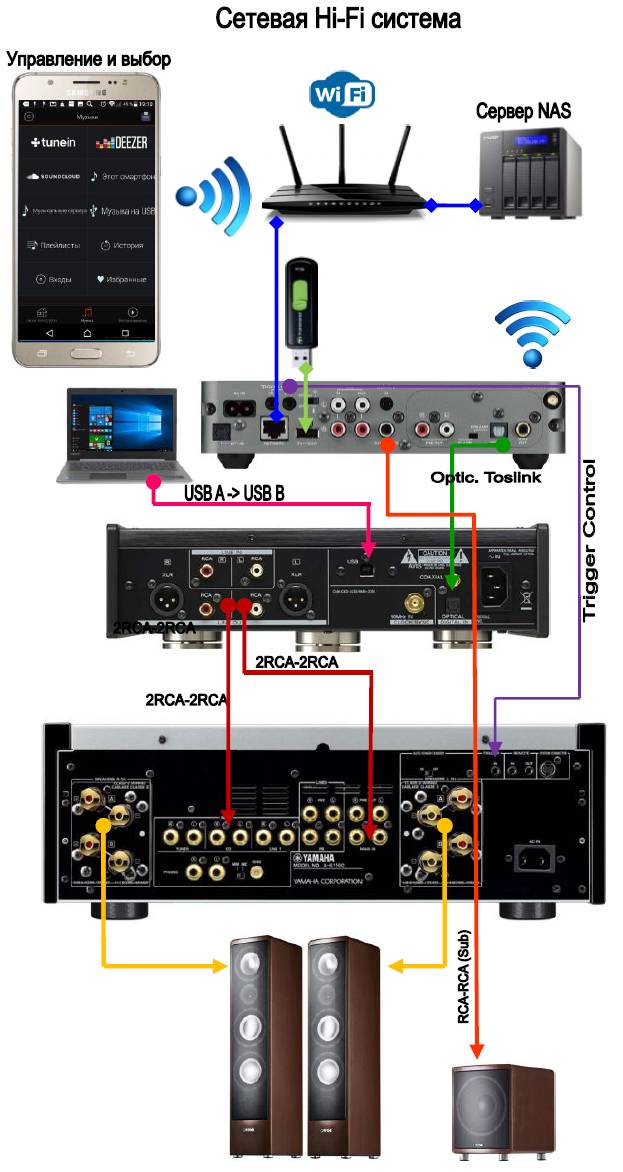

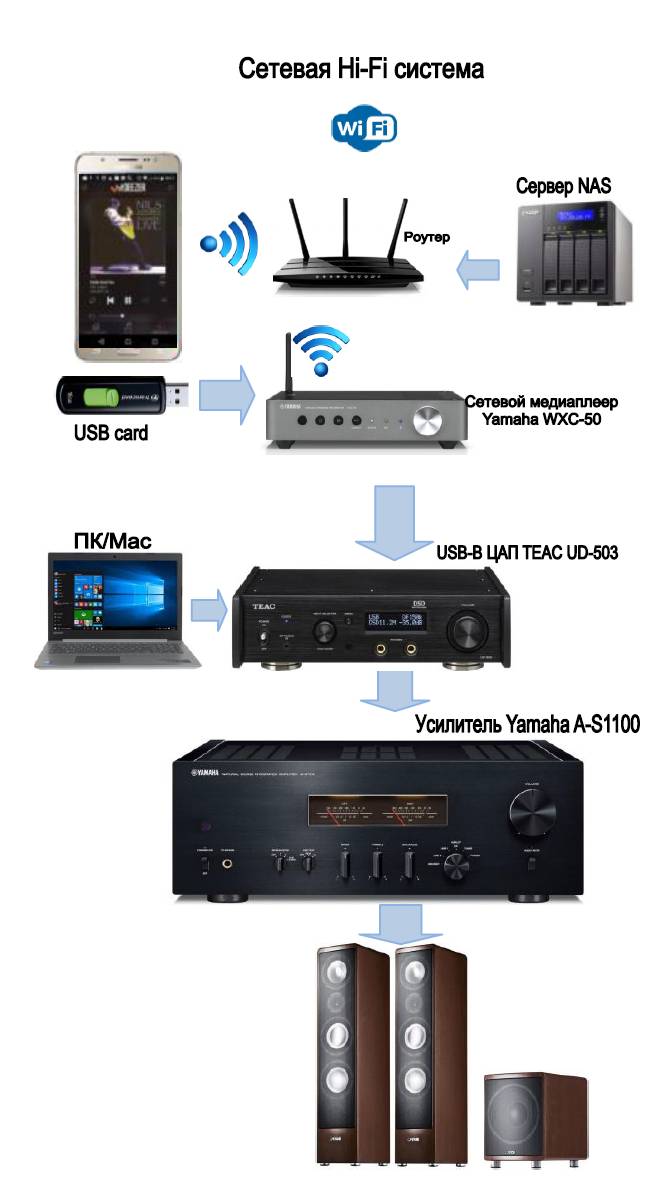

  6. Референсная система на базе компонентов Yamaha Hi-Fi, Yamaha MusicCast, TEAC и акустических систем премиального уровня Canton ERGO.
    Состав:
    - Сетевой плеер Yamaha WXC-50,
    - Интегральный усилитель Yamaha A-S1100,
    - Цифроаналоговый преобразователь TEAC UD-503,
    - Напольные акустические системы Canton ERGO 690,
    - Активный сабвуфер Canton SUB 650 (опционально).
    Стоимость: 299.990 руб.



    Также как в предыдущем варианте №5,  эта система построена полностью на раздельных компонентах, с раздельным ЦАП. Соединение триггерных разъемов MiniJack усилителя и медиаплеера позволит одновременно включать оба устройства при запуске последнего.

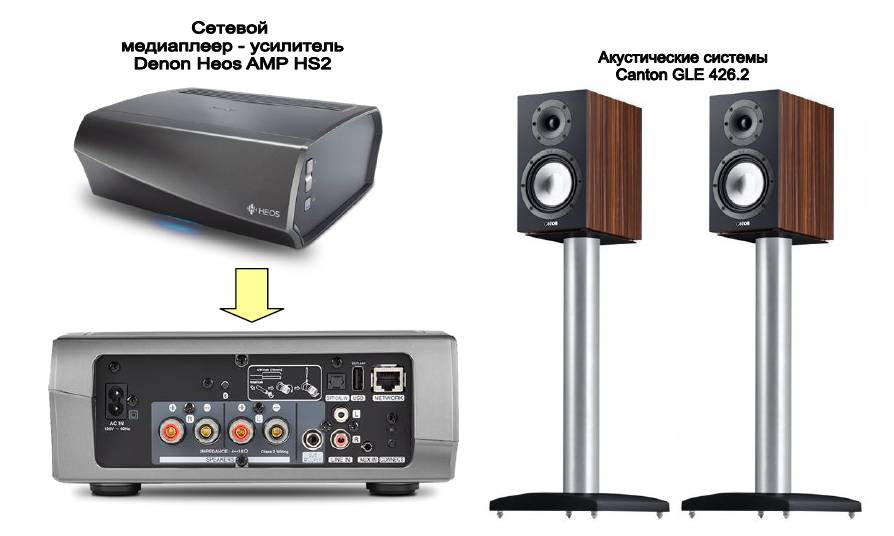

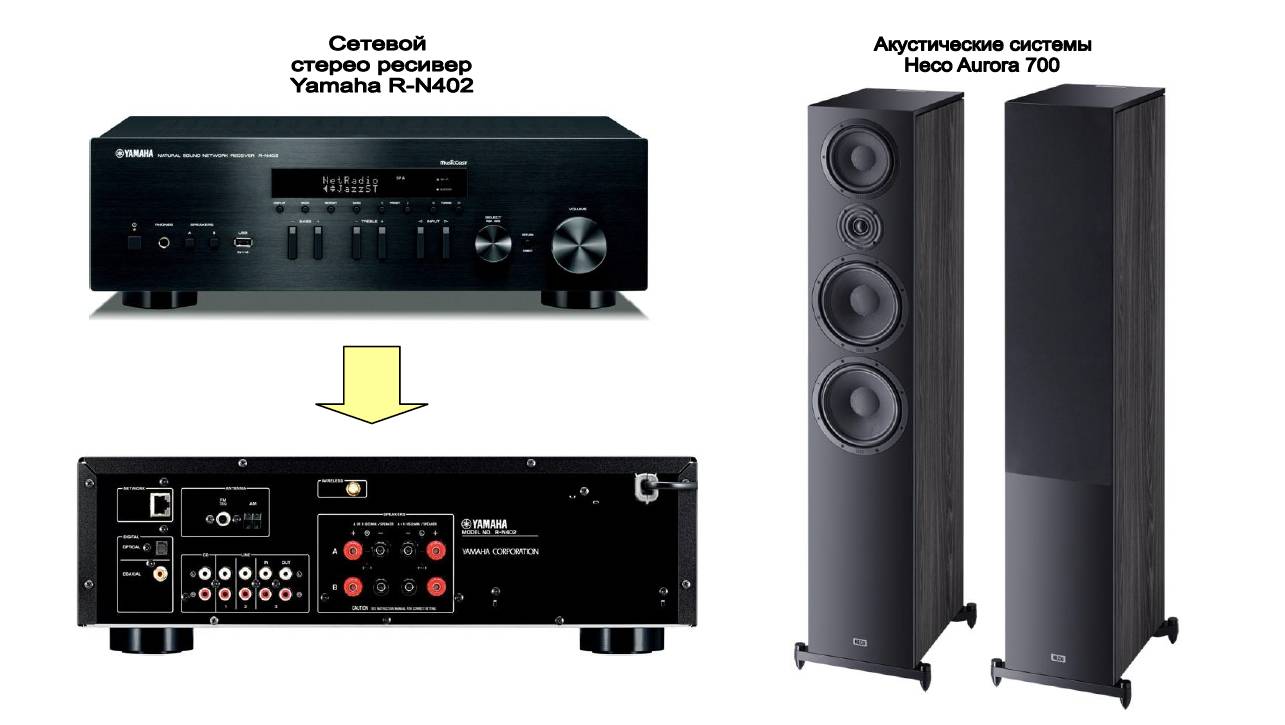

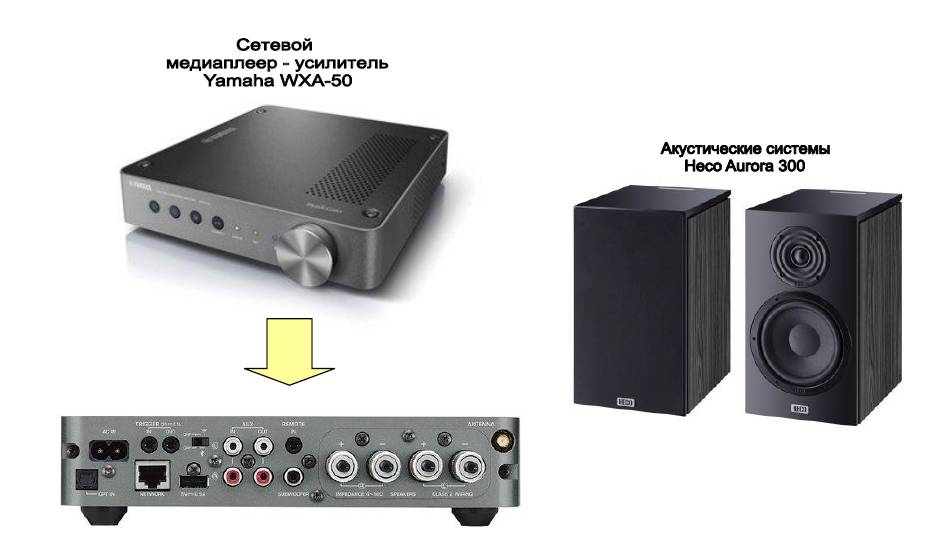

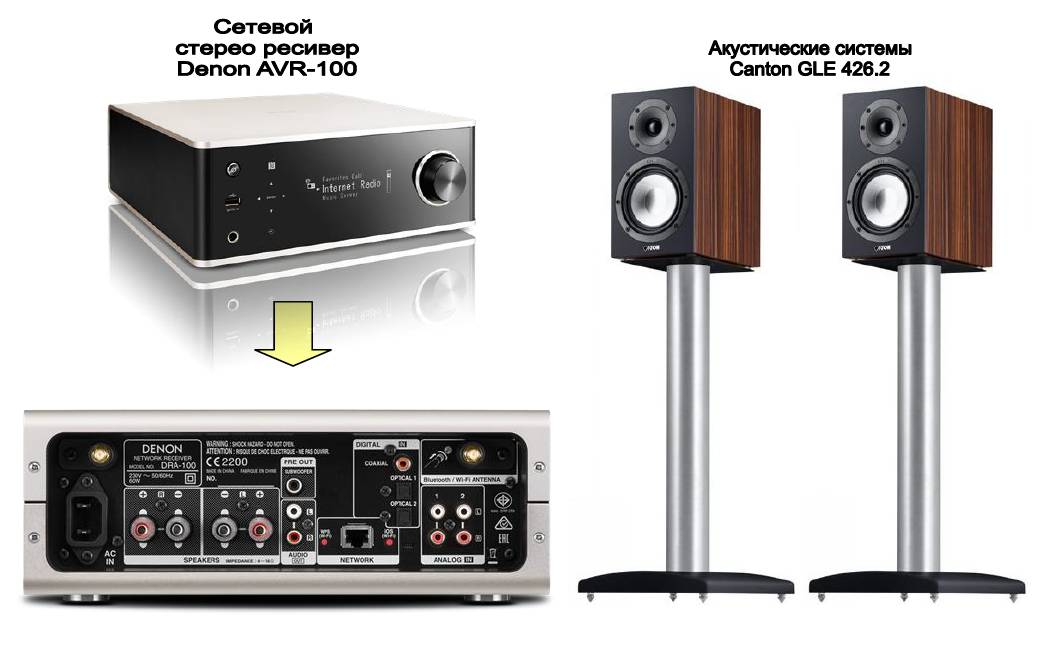

    Все шесть описанных выше вариантов удовлетворяют, в той или иной степени, всем начальным условиям построения Hi-Fi стерео систем. Однако, в силу соображений бюджета, дизайна, необходимой функциональности  могут быть и более компактные решения. Например:






В большинстве таких решений используется менее качественный цифровой (ШИМ) усилитель, не всегда предлагается современное App приложение, нет доступа к некоторым интересным сетевым ресурсам. Стоимость таких систем от 70.000 руб.


Компания Аудио Фактор может помочь подобрать оптимальную сетевую систему в соответствие с Вашими требованиями и запросами.
